Inverter für Neonröhren CCFL
Den auf die Spannung kommt es an: optimaler Input für maximale Leuchtkraft
Die Wahl des entsprechenden Vorschaltgeräts erst erhält die Leuchtstofflampe den Strom, der sie zum leuchten bring.

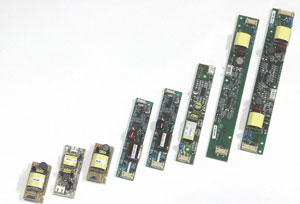

Mit dem Anspruch, auch hier mit kleinstem Format maximale Leistung hervorzubringen, haben wir Mirco-Inverter mit höchsten Wirkungsgrad (86%) und etlichen Sicherheits-Funktionen im Programm, die speziell von uns entwickelt wurden.
Niedervolt :
Gleichspannung (DC):
- 3 V bis zu Lampenlänge von 420mm - 5 V bis zu Lampenlänge von 480mm - 6 V bis zu Lampenlänge von 480mm - 9 V bis zu Lampenlänge von 680mm - 12 V bis zu Lampenlänge von 980mm ( meistgefragte Ausführung ) - 24 V bis zu Lampenlänge von 880mmFast alle Niedervolt-Gleichspannungs-Inverter sind im Gehäuse verfügbar.
Für CCFL Lampen gilt Grundsätzlich: An ein Einzelinverter kann 1 Lampe angeschlossen werden, an eine Doppel-Vorschaltgerät entsprechend 2, an ein Achtfachvorschaltgerät sogar bis zu 8 Lampen. Mehrere CCFL Lampen können weder seriell noch parallel miteinander verbunden werden. Möglich ist jedoch eine Strom-Ringleitung - unter Verwendung von Netzspannungs- EVG´s uneingeschränkt, bei Niedervolt- Ausführungen bis maximal 200 Inverter.
Dimmen ist bei den Niedervolt-Invertern über eine Verringerung der Eingangsspannung möglich - der dimmbaren Bereich hängt von Lampenlänge ab und liegt bei ca. 100% - 30% der normalen Soll-Helligkeit.
Bei einem Neustart der Lampe beginnt die Helligkeit erst wieder bei ca. 50%.
Bereits bei einem Bereich unter +5°C Umbegungstemperatur - und natürlich erst recht im Bereich unter 0°C - stellen CCFL Leuchtstofflampen anderen Anforderungen an die Ansteuerung durch die EVG´s. Eine Lösung kann die Verwendung von pulsweiterenmodulierten Vorschaltgeräten mit Elektroden-schonenden Zündung durch Puls-Pakete bieten, wie sie beispielsweise Ansteuerung der Lampen
Für alle Inverter gilt eine einfache Faustformel:
100mm CCFL Lampenlänge entsprechen einer Stromaufnahme von 1,3 Watt (inkl. der
Verlustleistung des Inverters bei allen Invertern außer den
Mikro-Vorschaltgeräten), bzw. einer Stromaufnahme von 1,15 Watt (inkl. der
Verlustleistung des Inverters bei allen Mikro-Vorschaltgeräten). Für die
Berechnung der Anschlußleistung des/der erforderlichen Netzgeräte (damit ist
nicht die Stromaufnahme oder der Stromverbrauch gemeint!) gibt es eine weitere
einfache Faustformel: 100mm CCFL Lampenlänge entsprechen einer Anschlußleistung
von 2 Watt. Ein laufender Meter CCFL Lampen (z.B. 2 Lampen mit einer Länge von
jeweils 500mm) entsprechen damit einer Anschlußleistung von 20 Watt. Dies ist
notwendig, da Netzgeräte nie mit einer höheren Auslastung als 70% betrieben
werden dürfen.
